Газ — экономичный и удобный вид топлива для загородного дома. Но чтобы система отопления работала надежно, безопасно и в соответствии с законодательством, нужно тщательно подойти к обустройству котельной. В этой статье разберем все ключевые аспекты проектирования газовой котельной в доме: требования к помещению, вентиляции, дымоходу.
Нужна ли котельная для газового котла?
Согласно законодательным нормам, размещать газовое оборудование можно в следующих местах:
- кухнях и кухнях-столовых (если мощность котла меньше 60 кВт, а иногда меньше 35 кВт – лучше проконсультироваться у местной газовой службы);
- специально выделенных котельных;
- помещениях, пристроенных к дому;
- отдельно стоящих постройках;
- помещениях на первом этаже, в цоколе или подвале дома.
Запрещено устанавливать котел:
- в жилых комнатах;
- в ванных и санузлах;
- на чердаке или мансарде;
- рядом с легковоспламеняющимися предметами.

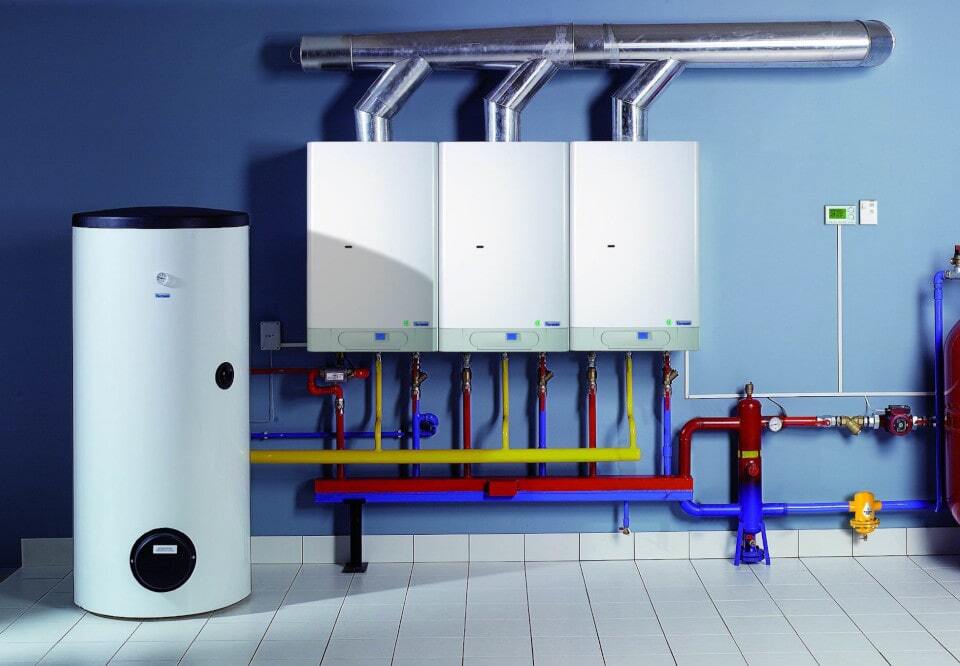

Газовая котельная, или, как ее называют в законодательных актах, теплогенераторная — это специально отведенная комната, где размещается оборудование: газовый котел, насосы, расширительный бак, предохранительные клапаны, автоматика безопасности и другое. Отдельная котельная дает ряд преимуществ:
- Безопасность — позволяет соблюсти строгие нормы, особенно в части вентиляции, дымоходов и доступа воздуха.
- Удобство обслуживания — в отдельном помещении легче разместить всё нужное оборудование, а также оставить пространство для ремонта.
- Шумоизоляция — котел, циркуляционные насосы и другие механизмы шумят, а так эти шумы меньше мешают жильцам.
- Гибкость при масштабировании — при необходимости можно выбрать котел мощнее или добавить резервные приборы.
Теперь рассмотрим, какие требования следует учитывать в зависимости от места размещения котла.
Требования к газовой котельной
Существует много нормативных документов, регулирующих устройство теплогенераторных. Например, СП 31-106-2002 содержит правила размещения котла и насосных групп, а СП 402.1325800.2018 – требования к котельным и кухням.
Вот главные правила размещения отдельной котельной внутри дома:
- Размер помещения. Минимальный объем составляет 15 м³, что равно примерно 5 м². Но на практике такой площади оказывается недостаточно для монтажа и удобного обслуживания всех устройств, особенно если необходимо еще установить бойлер или фильтры, поэтому лучше закладывать не менее 24 м³ (8 м²).
- Высота потолков. Согласно СП, минимальная высота потолков — 2.5 м. Иногда допускается высота 2.2 м для настенных котлов до 30 кВт. Расстояние от верхней точки прибора до потолка должно составлять не меньше 1 м.
- Материалы и конструкции. Стены и пол теплогенераторных делают из негорючих материалов с огнестойкостью REI 45. Например, из бетона или кирпича. В ином случае, например, в каркасном доме, их нужно изолировать огнеупорными материалами. Защитный слой должен выступать за корпус настенного котла минимум на 10 см с боков и 70 см сверху. А для напольного оборудования нужна защита пола, которая будет выходить за края на 10 см.
- Окна. В комнате должно быть легкосбрасываемое окно на улицу с открывающейся форточкой, соответствующее ГОСТ Р 56288-2014. Площадь стекла рассчитывается как 0.03 м² на 1 м³ объема помещения.
- Вентиляция. Это одно из ключевых требований к газовой котельной в частном доме, которое тщательно контролируется надзорными органами. Необходима естественная вентиляция с трехкратным обменом воздуха в час. В проекте нужно обязательно предусмотреть дымоход, вытяжной канал на крышу и приточное отверстие.
- Двери. Дверь должна быть из негорючего материала, открываться наружу и быть шириной не менее 80 см. Внизу оставляют просвет или окно для лучшей вентиляции.
- Расположение. Теплогенераторная не должна граничить со спальнями. Путь от неедо ближайшего выхода на улицу должен составлять не более 12 м.
- Электричество. Розетки и выключатели следует выбирать со степенью защиты IP54 и размещать на расстоянии не менее 50 см от газовых труб. Все розетки должны иметь заземление и подключение через автомат и УЗО. Светильники следует использовать взрывобезопасные. Установка электрощита внутри котельной не рекомендуется.
Требования к размещению котла на кухне
Напомним, что обычно на кухне допускается установка котла мощностью не более 60 кВт – его достаточно для отопления частного дома размером до 350 м².
Основные нормы:
- Размер. При установке газовой плиты и отопительного прибора с закрытой камерой сгорания минимальный объем кухни должен соответствовать 15 м³, но для котлов с открытой камерой сгорания объем увеличивается еще на 6 м³. Минимальный размер кухни-гостиной должен составлять 36 м³.
- Потолки. Высота – не менее 2.5 м.
- Вентиляция. Здесь также необходимо окно с форточкой и естественный вытяжной канал на крышу. Котел должен иметь отдельный дымоотвод. В нижней части двери следует оставить зазор площадью более 0,02 м².
Требования к пристроенной к дому газовой котельной
Для пристроенных помещений действует несколько дополнительных правил:
- Нельзя размещать пристройку со стороны фасада.
- Расстояние между окном котельной и самым близким окном дома должно равняться более 12 м.
- Расстояние от пола пристройки до окна второго этажа должно равняться более 9 м.
Проектирование и монтаж
Чтобы котельная работала корректно и соответствовала всем нормативам, монтаж и проектирование лучше доверить профессионалам с опытом и лицензиями. Вот основные моменты, которые должны быть учтены:
- Проект. Он разрабатывается с учетом мощности котла, типа топлива, конструкции здания, материалов, планировки, высоты потолков.
- Фундамент. Для напольных котлов нужен отдельный фундамент, устойчивый и из негорючих материалов.
- Установка оборудования. Котел, насосы, баки, монтируются на основании проекта. Нужно оставить достаточное пространство для размещения и обслуживания.
- Проведение коммуникаций. Газ, воду, электричество выводят в котельную с учетом требований безопасности и допуска.
- Монтаж дымохода. Он должен соответствовать расчетам, обеспечивать надежный отвод продуктов сгорания и иметь правильное расположение.
- Согласование с газовой службой. Перед вводом установки в эксплуатацию важно согласовать проект, установить счетчик, провести проверку герметичности и безопасности.
Котельная для газового оборудования в частном доме — это оптимальное решение для безопасного, автономного и эффективного отопления. Но ключ к успешной реализации – в строгом соблюдении нормативов. Они включают требования к размеру помещения, высоте потолков, материалам, вентиляции. Важно также грамотно спроектировать котельную с учетом размеров и мощности приборов и удобства будущего обслуживания.
